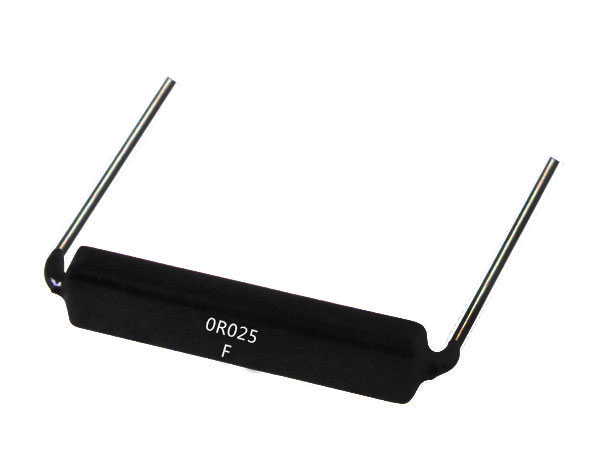

該產品利用電阻應變原理,采用平面無感結構設計,體積小,穩定性高,溫度系數低,可以滿足±10ppm,常用功率5W,阻值范圍0.001R-1R,更大功率,或更小體積的此類型電阻可以根據客戶要求設計。
zui大功率 | L | H | 精度 | 溫度系數 |
5W | 25 | 10 | F | ±10PPM |
5W | 50 | 15 | F | ±10PPM |
PNG-5產品使用注意事項
一、產品說明
由于該產品阻值小,同時采用了兩線制測量法,所以引線的長度直接影響電阻的精度。所以該產品在提供給用戶時,根據客戶的線路板的情況,都已經在折彎處理。在客戶進行測量或焊接時,焊接或測量點直接決定了電阻的阻值精度。
二、對焊接或測量點的要求

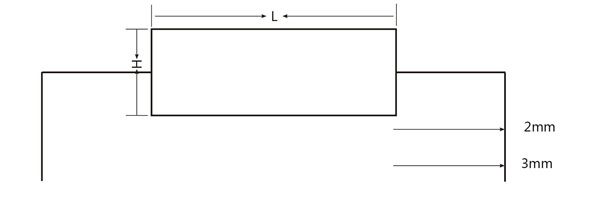

焊接或測量點必須在距離引線根部2—3mm處。如圖所示
三、對焊接的要求
由于該產品阻值太小,在用戶焊接時烙鐵的功率以3.5W為宜,焊接時間3—5s,否則長時間焊接對電阻的穩定性會造成傷害。
