產品技術參數：

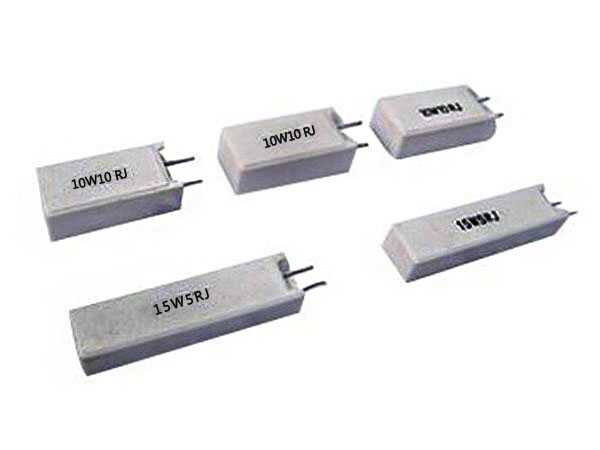

| 產品 | 合金無感水泥型電阻器（MPR型） | ||||||||||
| 特點 | 耐熱性好、溫度系數小、噪聲低、負荷功率大、絕緣性高。 使用環境溫度 :-55℃~+275℃ 阻值誤差:±1%,±5% | ||||||||||

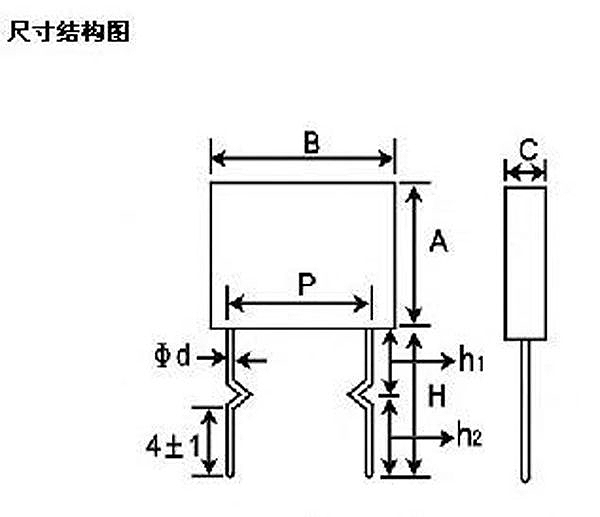

| 額定功率 | 尺寸 | 阻值范圍 | |||||||||
| A | B | C±1 | H1±1 | H2±1 | H3±1 | d±0.1 | R | p±0.1 | E12·J(±5%) | E12·J(±5%) | |
| 2W | 8.5±0.1 | 14.0±0.1 | 5.0 | 3.0 | 6.25 | 3.4 | 0.8 | ±0.5 | 9.0 | 0.01-0.68 | 0.01-0.68 |
| 3W | 13.0±0.1 | ||||||||||
| 5W | 18.0±0.1 | 0.01-1.0 | 0.01-1.0 | ||||||||
| 10W | 17±1.5 | 26.0±1.5 | 20 | 0.05-1.0 | |||||||
| 性能 | |||||||||||
| 項目 | 規格值 | 5202測試方法 | |||||||||
| 溫度系數 | ±100ppm/°C | 5.2 condition B 條件B | |||||||||
| 短時間過負荷 | ΔR≤±(2%R0+0.05Ω) | 1W-3W: 2.5倍額定電力，5秒 5W-20W: 10倍額定電力，5秒 | |||||||||
| 耐電壓 | 500V | 5.7 | |||||||||
| 耐濕負荷壽命 | ΔR≤±(3%R0+0.05Ω) | 7.9 | |||||||||
| 室溫壽命 | ΔR≤±(3%R0+0.05Ω) | 7.10 | |||||||||
| 熱沖擊 | ΔR≤±(2%R0+0.05Ω) | JIS 5026 6.7 | |||||||||
合金無感電阻MPR
