柱狀厚膜電阻分壓器
RI82 型玻璃釉膜電阻分壓器，是一種功率型分壓器。該分壓器采用氧化釕玻璃釉做電阻膜，具有分壓比精度高、跟蹤溫度系數小、局部放電小、比功率大、高頻特性好、耐濕、耐熱、耐電脈
沖及長期工作性能穩定可靠等特點。

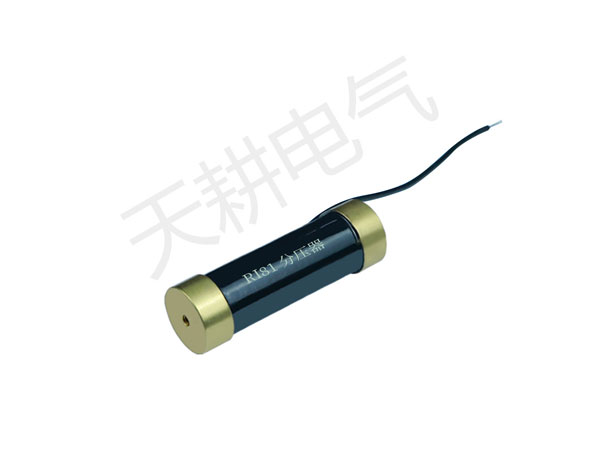

一，產品照片
二、產品技術參數
產品阻值范圍：100R-10G,
阻值精度±0.1%-±5%，產品角差控制在 10 分內。
產品溫度系數±25PPM ，跟蹤溫度系數 10PPM, 特殊要求可以協商供貨。

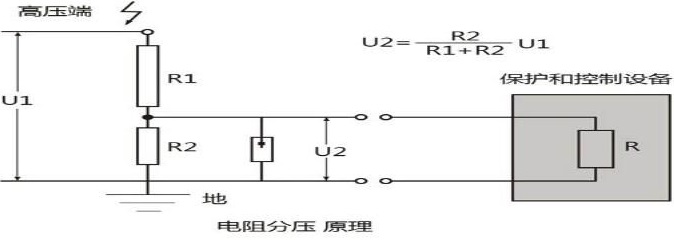

三、分壓器原理圖

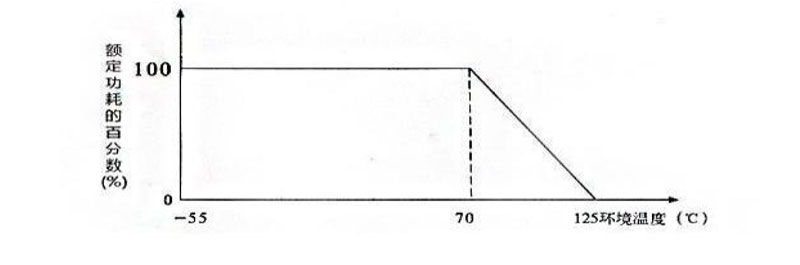

四、降功耗曲線

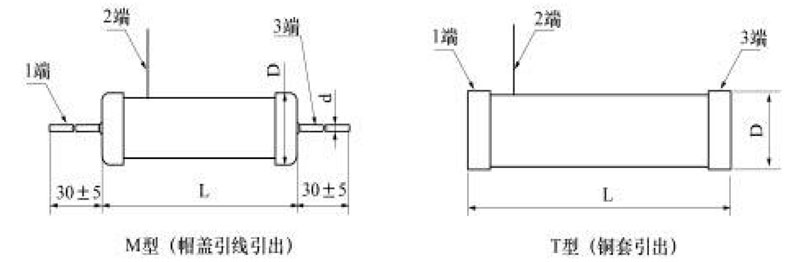

五、外形尺寸
| 型號 | 外形尺寸 | 極限電壓 | ||
| RI82-2 | L | D | d | KV |
| 70 | 20 | M4 | 20 | |
| 80 | 20 | M4 | 20 | |
| 90 | 20 | M4 | 20 | |
| 60 | 30 | M4 | 20 | |
| 60 | 40 | M4 | 20 | |
| 150 | 10 | M4 | 25 | |
| 170 | 10 | M4 | 25 | |
| 190 | 10 | M4 | 25 | |
| 220 | 10 | M4 | 30 | |
| 140 | 27 | M4 | 30 | |
| 170 | 27 | M4 | 30 | |
| 210 | 27 | M8 | 30 | |
| 260 | 27 | M8 | 45 | |
| 320 | 32 | M10 | 60 | |
RI82-2型玻璃釉膜電阻分壓器
