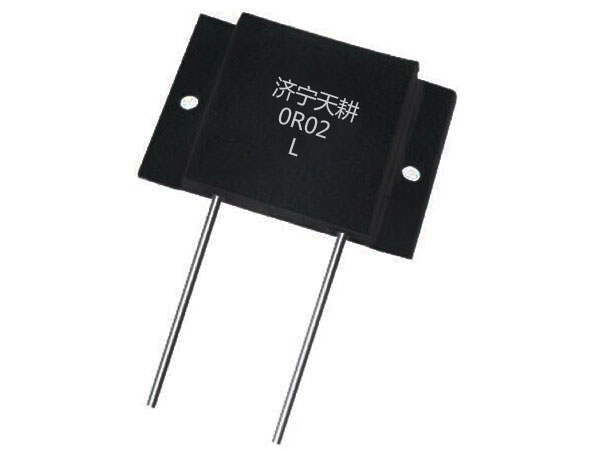

RJ712-2功率型兩線制電阻器，運用電阻應變原理。采用平面無感結構設計，精度高、比功率大、穩定性好、在較寬的溫度范圍內溫度系數低，可以做到±5PPM，廣泛應用于穩定測量系統、標準源、計量測試。繼電保護裝置，輸變電燈領域。阻值范圍0.1 R-200KR，精度±0.01％-±1％。固定方式可以根據用戶需要加工。

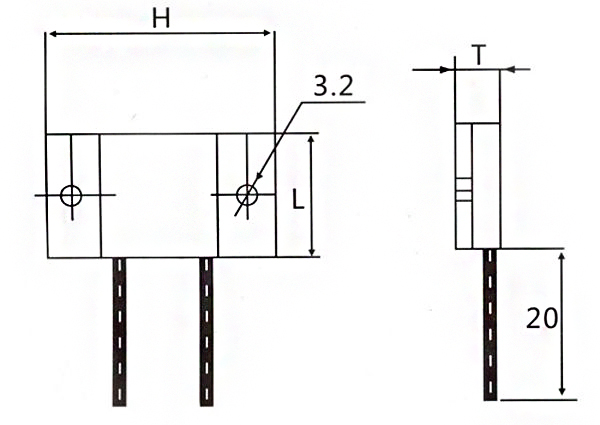

一、產品外形圖及外形尺寸

注：電流引出端引線直徑中Φ的大小視電流大小而定。

二、主要技術參數：

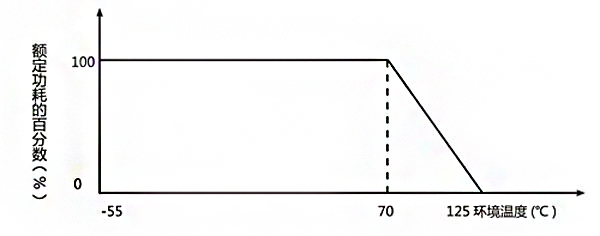

三、額定功耗與環境溫度的關系：

四、使用說明

1)，以上電阻器必須在外敷散熱器的情況下使用，如果不加散熱器，電阻器的使用功率比應該大大降低

2)，安裝帶散熱器的電阻器時，與散熱器接觸的安裝體表面要平直，不得有毛刺、異物等，必要時應在接觸面涂抹一薄層導熱硅脂，安裝緊固螺釘(或螺絲)時，應兩邊(對角)分別逐漸加力，至完全擰緊。絕不能先擰緊一邊，再開始擰另一邊。在安裝大功率散熱器電阻器時，還應加彈簧墊片。
